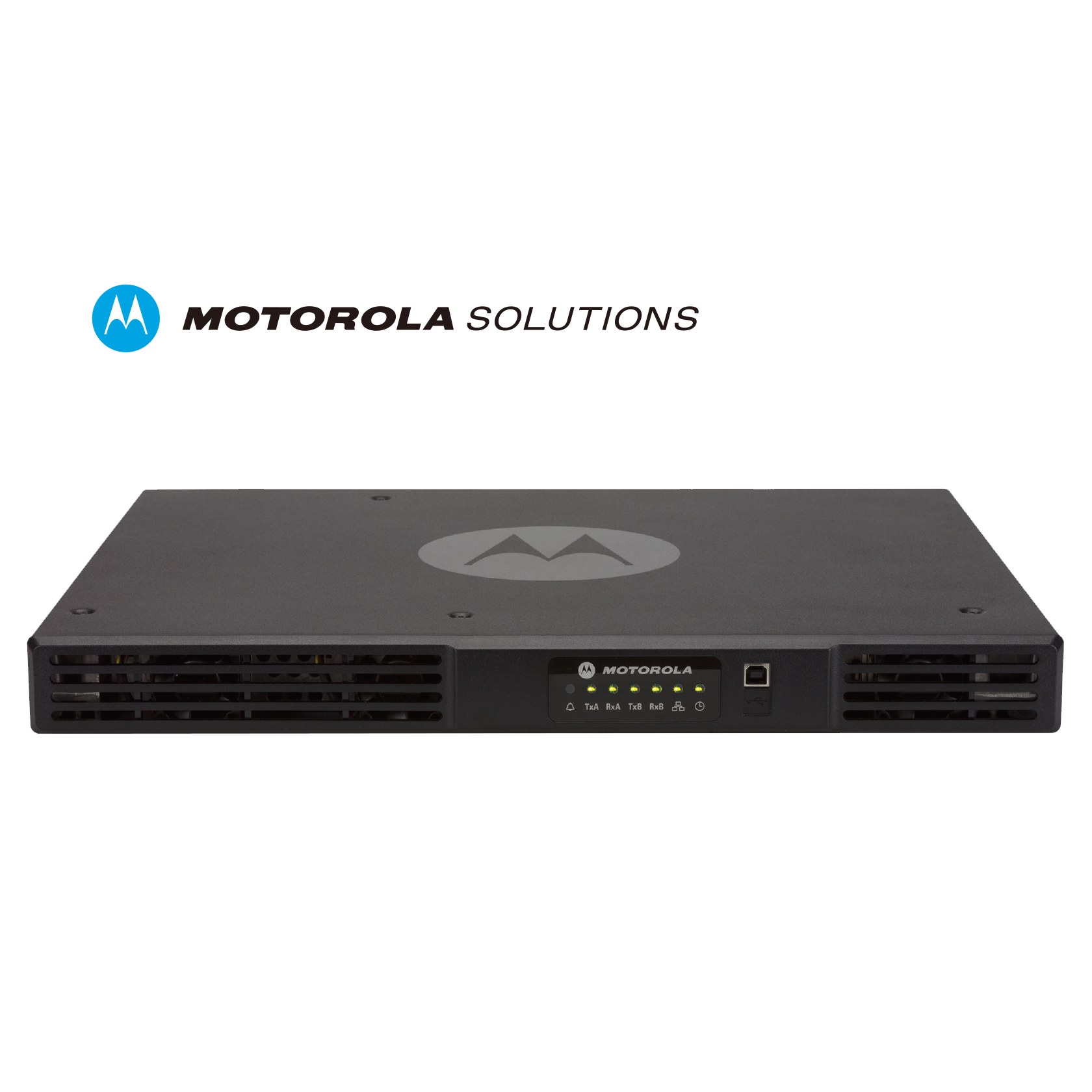

SLR5300 摩托羅拉專業數字中繼臺
產品介紹
高性能，高可靠性
為取得業務成功，您需要可全面覆蓋業務運營的可靠的語音和數據通信。MOTOTRBO SLR 5300中繼臺提供了高性能 和高可靠性的雙向?qū)χv機服務，帶有您工作場所通信所需的一切特性。
它擁有時尚的外形和較低的功耗，專為低擁有成本而設計。憑借技術上的巨大飛躍，它代表了下一代中繼臺。
MOTOTRBO既多能又強大，完美結合了最出色的雙向?qū)χv機功能與最新數字技術。它無縫集成了語音和數據，提供了易于使用的高級特性以及更高的容量，能滿足您從現場到車間的通信需求。
無論您需要傳統單站點系統的簡單性，還是Capacity Plus、Linked Capacity Plus、Connect Plus 或者Capacity Max的強大集群功能，SLR 5300 都能為您的員工提供出色的數字雙向?qū)χv機服務。在您停止使用傳統模擬系統時，它還可用作模擬中繼臺（數字常規系統或MPT 1327）或混合模式的模擬/數字中繼臺。
特性
高性能
SLR 5300專為提供全天候可靠運行而設計，即使在連續全發射功率為50W時也不例外。其高品質設計已通過摩托羅拉加速壽命測試（ALT）計劃的驗證，并符合嚴格的質量標準。
為在您的辦公室場所提供可靠的覆蓋，該產品還采用了下一代接收器設計，具備較高靈敏度和改進的隔音功能。結合50W的發射功率及數字錯誤糾正，即使在最不利的條件下，它也能為您提供清晰的語音質量。
SLR 5300支持MOTOTRBO的全部特性集，并且兼容所有MOTOTRBO系統架構：數字常規單基站系統、IP Site Connect、Capacity Plus、Linked Capacity Plus、Connect Plus 和Capacity Max。IP接口支持您直接將應用和控制臺構建到您的系統中。
高效率
最新的RF技術為SLR 5300提供了超凡的能效。它還具備節省空間的1U高度和較低熱足跡，可幫您實現極低的擁有成本。
該產品的維修要求簡單，帶有可現場更換的功率放大器、電源和調制解調器模塊。前面板USB端口支持輕松配置，另提供可選的遠程管理支持。它還具備3A電池充電器、外部報警端口和輔助電源輸出等內置特性，能夠簡化現場安裝。
面向未來而設計
摩托羅拉系統致力于隨著您的需求變化為您提供更完善的員工通信解決方案，因此SLR 5300在設計時便充分考慮了您的未來需求。與第一代中繼臺相比，它擁有10倍處理能力、15倍內存和125倍數據儲。該架構甚至準備了擴展模塊?？呻S時滿足您未來對更多功能的需求。
性能參數
RF輸出功率
輸出功率：1—25W 或 1-50W，提供兩種版本可供選擇
頻率范圍
VHF：136-174 MHz
UHF：400-470 MHz
350 MHz：350-400 MHz
物理參數
尺寸
1.75×19×14.6英寸（44×483×370毫米）
重量
19磅（8.6千克）
中繼臺功能
信道容量
VHF/UHF：64
信道間隔
VHF/UHF:12.5/20/25* kHz
系統類型
TDMA
使用環境
工作溫度范圍
-22 to +140° F(-30 to +60° C)
濕度
95%相對濕度，50° C（122° F）不結露
North American Model: SLR5500
Europe Model: SLR5500
由于近年摩托羅拉資源架構調整，SLR5300 VHF/UHF 數字中繼臺現在由墨西哥生產，產地：墨西哥（不是馬來西亞）。
摩托羅拉數字中繼臺 SLR5300 VHF/UHF 主要控標點：
SLR5300基站信道單元（收發信機）提供系統所需的數字無線信道，完成DMR語音和數據的空中接續、轉發，以及系統互聯控制等功能。
系統基站的收發信機為12.5KHz頻率間隔，每個收發信機以TDMA方式分為2個時隙工作，即有2個邏輯信道。每個基站信道單元容量最多為64個邏輯信道，每載頻最大輸出功率為50W（收發信機RF輸出端）。
設備特點：
（2）. 工作頻段：UHF/VHF;
（3）.50瓦高功率24小時100%連續工作周期；※
（4）.信道容量64個; ※
（5）.模擬和數字高接收靈敏度：0.22μV；※
（6）.高性能雜散抑制; 90dB；
（7）.高頻率穩定度：0.5ppm；
（8）.智能冷卻系統采用3個風扇、5個溫度探測器、4擋風扇速度；※
（9）. TDMA(時分多址) DMR 多時隙工作，一個數字中繼臺相當于2個模擬中繼臺；
（10）. 具有10/100Mbps網絡接口和DB25輸入輸出接口，支持外部報警端口、第三方軟件供應商開發調度軟件實現數據 /GPS等應用； ※
（11）. 4W音頻輸出；
（12）. 1A外部設備供電接口；
（13）. 12V 3A內置電池充電器，用于給備用蓄電池充電；※
（14）. 模塊化設計，某單元出現故障現場可更換 ；
（15）. 功能許可和機殼ID關聯，更換 ；單元后不影響功能使用
（16）. 機架/桌面安裝，支持雙機熱備份：當主機出現故障時自動切換到備用機工作；
（17）. 支持遠程管理功能，通過USB或者IP網絡遠程診斷和控制軟件RDAC，可以實現中繼臺遠程監控；
a) 中繼臺診斷
b) 查看使能或禁止狀態
c) 查看數字或模擬工作方式
d) 查看連接或本地工作方式
e) 查看高低功率輸出狀態
f) 查看可用的信道
g) 查看中繼上行信號強度
h) 查看 IPv4 位址及 UDP端口
i) 中繼臺控制l
j) 控制使能或禁止
k) 切換信道
l) 選擇高低功率輸出
m) 重新啟動中繼
n) 關閉中繼功能
o) 中繼臺警示報告
p) 接收鎖相環失鎖警示
q) 發射收鎖相環失鎖警示
r) 過熱警示
s) 交流電斷電警示
t) 制冷風扇失效警示
（18）. 支持IP互聯：利用互聯網可以最多互聯15個數字中繼臺，可以實現無線信號的大區域覆蓋，以及跨城市、跨國家的基站互聯。
（19）. 數字常規單基站系統、IP基站互聯系統（IP Site Connect ，最多可支持200部手臺）、智能信道共享系統(Capacity Plus，最多可支持1200部手臺)、多基站智能信道共享系統（Linked Capacity Plus，最多可支持1600部手臺）和Connect Plus數字集群系統（最多可支持3000部手臺），還可作為模擬中繼臺（常規系統或MPT1327系統）或混合模式的模擬/數字中繼臺運行；
一般規格 | UHF | VHF |
頻率范圍（MHz） | 400-470 | 136-174 |
★信道容量 | 64 | |
RF輸出功率（瓦） | 1-50W | |
★外形尺寸（長×寬×高） | 44 × 483 × 370毫米（1.75 × 19 × 14.6英寸） | |
重量 | 8.6千克 | |
輸入電壓 | 交流：100～240VAC；直流：11-14.4VDC | |
待機電流 | 交流：0.25/0.18A（AC）；直流：0.7A（VDC） 發射：4A（100VAC），1.8A（240VAC） | |
發射電流 | 交流：0.9A/240VAC,1.5A/110VAC;直流：9.5A | |
工作溫度范圍 | -30°C到 +60°C | |
工作濕度 | 95%相對濕度，50°C不結露 | |
最大工作周期 | 100％ | |
FCC說明 | ABZ99FT4096 | ABZ99FT3094 |
IC說明 | 109AB-99FT4096 | 109AB-99FT3094 |
數字聲碼器類型 | AMBE+2TM | |
電池充電器容量 | 12V，3A | |
★支持系統類型 | 數字常規系統、IP基站互聯系統、智能信道共享系統、多基站智能信道共享系統、模擬常規系統和MPT1327. | |
接收機 | ||
頻率（MHz) | 400-470 | 136-174 |
信道間隔 | 12.5/25kHz | |
頻率穩定度 | 0.5ppm | |
模擬靈敏度 | 0.22uV（12dB SINAD） | |
數字靈敏度 | 5% BER： 0.22uV | |
互調 TIA603D/ETSI | 73dB/82dB | |
鄰近信道選擇性 | 55/80dB @ 12.5kHz 55/83dB @ 25kHz | |
雜散抑制 TTIA603D/ETSI ETS | 90dB/95dB | |
★音頻失真 | 1% | |
發射機噪聲 | -50dB/12.5K;-45dB/25K | |
發射機 | ||
頻率（MHz） | 400-470 | 136-174 |
信道間隔 | 12.5kHz/25kHz | |
頻率穩定度 | ||
★功率輸出 | 1-50W | |
最大工作周期 | 100% | |
調制保真度（4FSK） | FSK Error 5%,FSK Magnitiude 1% | |
傳導雜散發射 | -30dBm ＜ 1GHz -36dBm ＞ 1GHz | |
鄰近信道功率 | 62dB @ 12.5kHz 78dB @ 25kHz | |
音頻響應 | TIA603D | |
音頻失真 | 小于1% | |
接收器噪聲25/12.5KHz | -45/-50dB | |
額定系統偏差25/12.5KHz | ±5.0/±2.5KHz | |
